Smartmeter

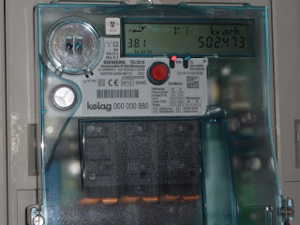

Um die eingespeiste Energie messen zu können, hat der lokale Energieversorger den alten Ferraiszähler gegen ein neues Smartmeter getauscht.

Smartmeter

Die hier beschriebene Anlage ist Investitionsgefördert. Der in das Netz des Versorgers eingespeiste Strom ist wesentlich niedriger abgegolten als der Strom der bezogen wird. Daher ist für den Amortisationszeitraum der Anlage entscheidend, wie viel von der vorhandenen Solarenergie selbst genutzt werden kann. Ziel ist, so wenig wie möglich einzuspeisen. Diese Vorgabe setzt voraus, dass manche Lebensgewohnheiten umgestellt werden. So wird z. B. die Wäsche nicht mehr am Abend gewaschen sondern dann, wenn Sonne zur Verfügung steht. Auch die Einschaltzeiten von Geschirrspüler, Ladegräten, Computern ... werden wenn möglich angepasst.

Diese Anpassung sollte aber nicht zu einer drastischen Reduktion der Bequemlichkeit führen. Je nach Jahreszeit können trotzdem 40 % - 70 % des eigenen Bedarfes durch die Anlage gedeckt werden.

Smartmeter auslesen

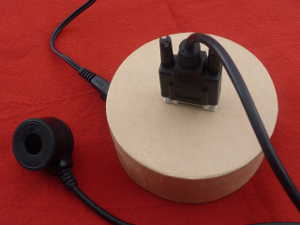

Um den eigenen Stromverbrauch, den Strom der von der PV-Anlage zur Verfügung gestellt wird und den eingespeisten Strom über einen Computer statistisch auswerten zu können, muss das Smartmeter ausgelesen werden. Dazu ist am Smartmeter eine optische Schnittstelle vorhanden über die mit einem speziellen IR-Schreib-Lesekopf (im Internet zu bestellen) die Daten gelesen werden.

Ir-Schreib-Lesekopf

Über ein Terminal Programm (z.B. HTerm) können die Daten in Textform am Bildschirm sichtbar gemacht werden. Die Übertragunsparameter müssen wie folgt eingestellt sein:

Nach dem Empfangen der Startzeichenfolge “/?!\r\n“ (hex 2F 3F 21 0D 0A) beginnt der Zähler mit der Ausgabe aller Daten. In dieser Anlage werden die Daten über Bluetooth an ein Android Tablet weitergeleitet. Dort erfolgt die grafische Aufbereitung der Daten.

Statistik

Die gewonnenen Daten werden wöchentlich zusammengefasst und unter Statistik im Internet veröffentlicht. Auch der Wechselrichter bietet die Möglichkeit Daten zu sammeln. In diesem Fall wird davon nicht Gebrauch gemacht. Alle Daten die auf der Statistikseite aufscheinen, stammen vom Smartmeter (oder wurden daraus berechnet) und geben einen guten Einblick in die Wirtschaftlichkeit der Anlage.
